產品概述
電池材料專用雙錐回轉真空干燥主機為雙錐形罐體，罐內在真空狀態下，夾套內可通入蒸汽或?qū)嵊蛯?duì)內膽進行加熱，熱量通過內膽傳遞給濕物料，使?jié)裎锪现兴輾饣?，低速電機帶動罐體回轉，物料不斷上下，內外翻動，更換受熱面。同時，水蒸氣通過真空泵真空排氣管不斷被抽走，加快了物料干燥速度，最終達到均勻干燥目的。
工作原理
雙錐回轉真空干燥機為雙錐形回轉罐體，設備中間為圓柱形，兩端為圓錐形，圓錐頂部—頭設計為敞開式投料（兼做人孔），另—端為蝶閥出料 。罐體內、外共分三層，中間夾套加熱介質可以是蒸汽、循環熱水或?qū)嵊?，保溫層為中堿超細玻璃棉，耗能極少；內層投放物料。工作時罐內處在真空狀態下，向夾套內通入導熱油、熱水或蒸汽等熱媒進行加熱，熱量通過罐體內壁傳遞給濕物料。由于罐體內處于真空狀態， 各種物料中的溶媒（包括水）在真空的條件下均能在較低的溫度迅速汽化 ，且罐體的回轉使物料不斷地上下、內外翻動，物料不斷地更新與器壁接觸 。濕物料吸熱后蒸發的溶媒（水汽），通過真空泵經真空抽氣管被抽出 。中途通過低溫冷凝系統（采用自來水或冷凍鹽水）進行冷卻，以達到回收的目的，節約了生產成本，并改善真空泵的工作條件， 還減少了對環境的污染。
適用磷酸鐵捚等電池材料、化工、制藥、食品等行業的粉狀、粒狀及纖維狀物料的濃縮、混合、干燥及需低溫干燥的物料（如生化制品等）， 更適用于易氧化、易揮發、熱敏性、強烈剌激、有毒性物料和不允許破壞結晶體的物料的干燥。

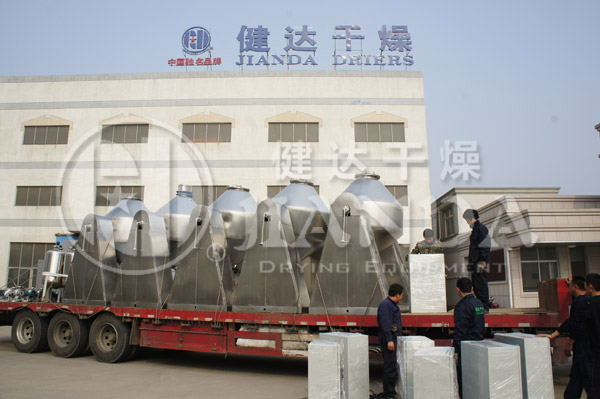

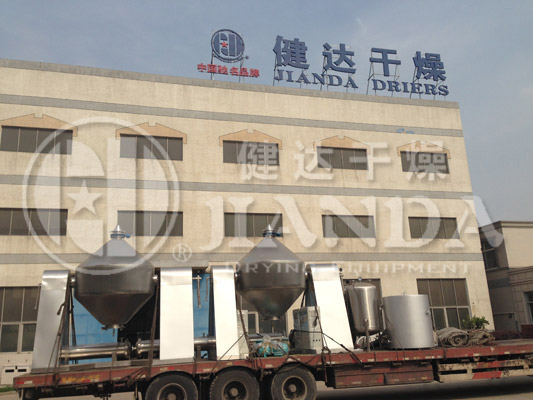

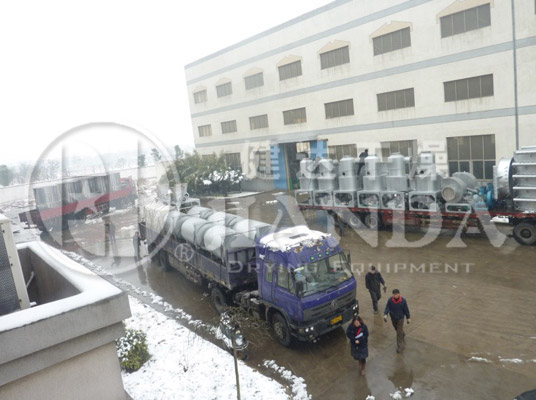

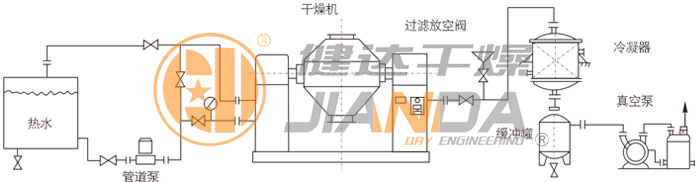

安裝示范
性能特點
◎油加熱時．采用自動恒溫控制．
◎熱效率高，比一般烘箱提高2倍以上。
◎間接加熱．物料不會被污染，符合“GMP”要求。設備維修操作簡便，易清洗。
◎推薦的工藝安置示范溶劑回收工藝安置。

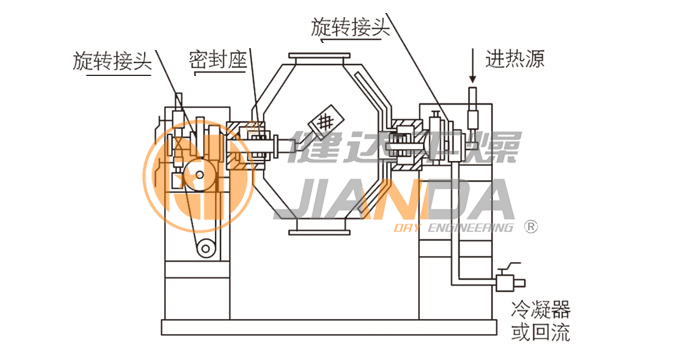

結構示意圖
技術規格
| 名稱/規格 | 100 | 350 | 500 | 750 | 1000 |
| 罐內容積 | 100 | 350 | 500 | 750 | 1000 |
| 裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 |
| 加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 |
| 轉速 (rpm) | 4 - 6 | ||||
| 電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 |
| 占地面積長×寬 | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 |
| 回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 |
|
罐內設計壓 (Mpa) |
-0.1-0.15 | ||||
| 夾套設計壓力 (Mpa) | ≤0.3 | ||||
| 工作溫度 (oC) | 罐內≤85 夾套≤140 | ||||
| 用冷凝器時，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A |
| 型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW |
| 不用冷凝器時，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B |
| 型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW |
| 重量 | 800 | 1100 | 1200 | 1500 | 2800 |
| 名稱/規格 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐內容積 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 裝料容積 (L) | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加熱面積 (m2) | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 轉速 (rpm) | 4 - 6 | ||||
| 電機功率 (kw) | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面積長×寬 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回轉高度 | 2940 | 2990 | 3490 | 4100 | 4200 |
|
罐內設計壓 (Mpa) |
-0.1-0.15 | ||||
| 夾套設計壓力 (Mpa) | ≤0.3 | ||||
| 工作溫度 (oC) | -0.1-0.15 | ||||
| 用冷凝器時，真空泵, | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型號，功率 | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器時，真空泵 , | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型號，功率 | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
